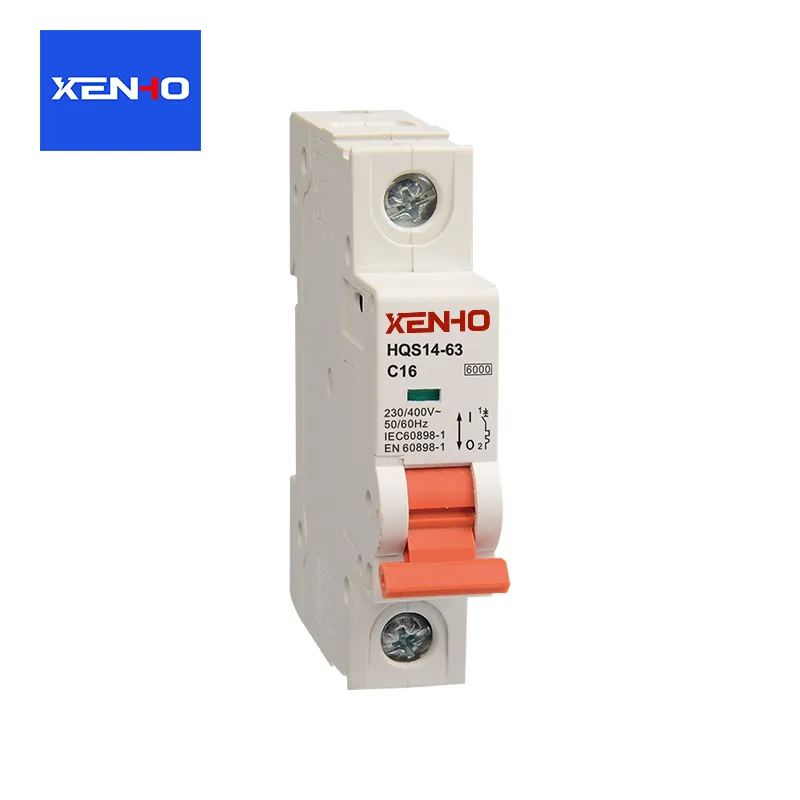

Каков принцип работы автоматического выключателя?

Принцип работы А.автоматический выключательвращается вокруг основной логики мониторинга, оценки и исполнения.  Благодаря встроенному механизму отключения и системе гашения дуги он обеспечивает нормальное управление переключением цепей и быстрое отключение неисправных цепей.  Его можно разделить на две части: нормальное рабочее состояние и состояние защиты от неисправностей. Система гашения дуги является ключевым вспомогательным элементом, обеспечивающим надежное отключение.

Нормальное рабочее состояние: подключение и отключение цепи

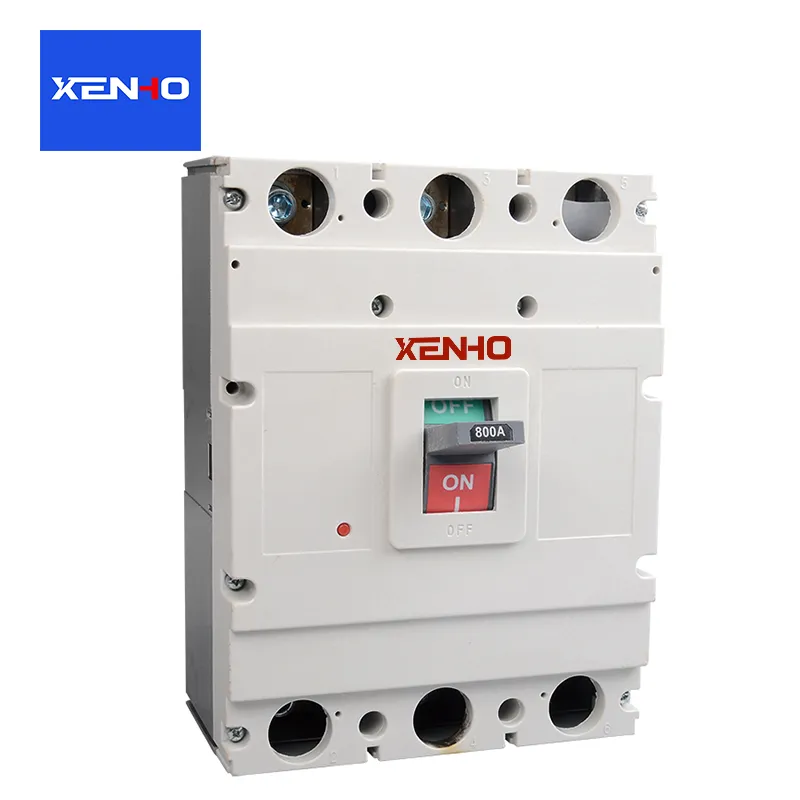

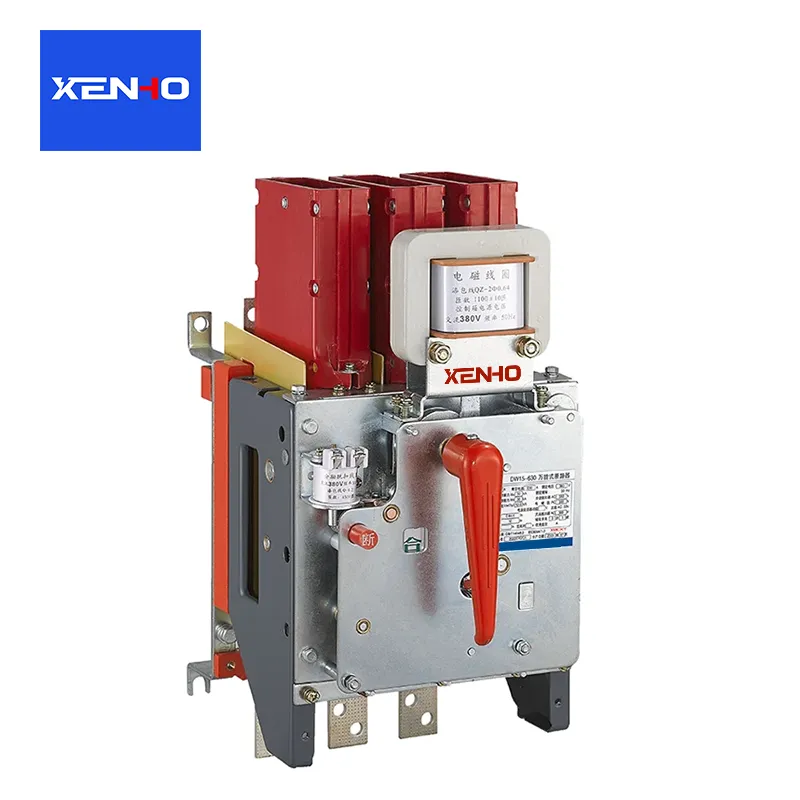

Ручное/электрическое включение: оператор использует ручку или электрический механизм для перемещения подвижного контакта выключателя к неподвижному контакту, установления контакта и замыкания цепи, обеспечивая нормальную передачу энергии. После замыкания механизм блокировки фиксирует подвижный контакт в закрытом положении, сохраняя непрерывность цепи.

Ручное отключение: при нажатии за ручку отключения механизм блокировки разблокируется, а сила возвратной пружины заставляет подвижный контакт отделяться от неподвижного контакта, разрывая цепь. Если ток в это время мал, дуга, возникающая между контактами, погаснет сама.

Состояние защиты от неисправности: автоматическое отключение и размыкание цепи

Когда в цепи возникают такие неисправности, как перегрузка, короткое замыкание или пониженное напряжение, встроенный расцепитель запускает механизм блокировки для разблокировки, обеспечивая автоматическое отключение. Разные неисправности соответствуют разным принципам отключения:

Защита от перегрузки (принцип термического отключения)

Основной компонент: Биметаллическая полоса (состоящая из двух металлических полос со значительно разными коэффициентами теплового расширения).

Логика работы: когда цепь перегружена, ток постоянно превышает номинальное значение, что приводит к изгибу и деформации биметаллической полосы из-за нагрева. Когда деформация достигает порога, она толкает запирающий механизм на разблокировку, а подвижный контакт размыкает цепь под действием пружины.

Особенности: Отложенное действие; кратковременные перегрузки (например, запуск двигателя) не вызывают срабатывания, что позволяет избежать ложного отключения.

Защита от короткого замыкания (принцип электромагнитного отключения)

Компонент сердечника: Электромагнитная катушка (намотана на железный сердечник).

Логика работы: при возникновении короткого замыкания ток мгновенно возрастает в десятки или даже сотни раз по сравнению с номинальным значением. Электромагнитная катушка создает сильную электромагнитную силу, притягивающую железный сердечник и ударяющую по запирающему механизму, мгновенно разблокируя его.

Особенности: Быстрое действие на уровне миллисекунд; может отключить цепь за очень короткое время, предотвращая повреждение оборудования дугой или возникновение пожара. Защита от пониженного напряжения/потери напряжения (принцип отключения при пониженном напряжении)

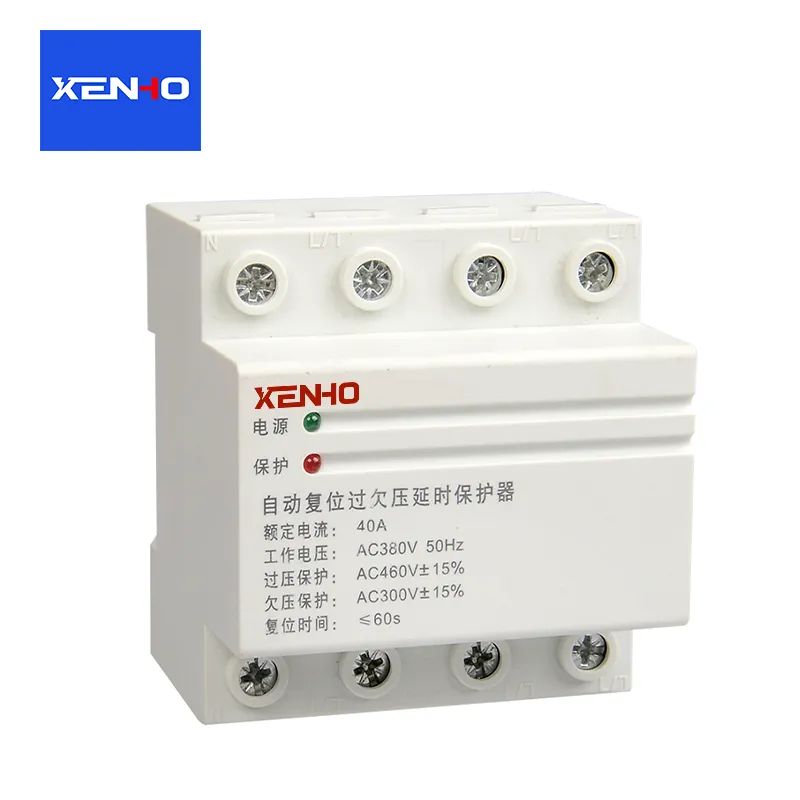

Основной компонент: катушка отключения минимального напряжения, подключенная параллельно к цепи для контроля напряжения.

Логика работы: Когда напряжение падает ниже примерно 70% номинального значения или полностью пропадает, электромагнитная сила катушки отключения исчезает, а железный сердечник под действием пружины вызывает разблокировку замка, тем самым размыкая цепь.

Функция: Предотвращает сбои и повреждения оборудования из-за низкого напряжения, а также позволяет избежать угроз безопасности, вызванных внезапным запуском оборудования при восстановлении питания.

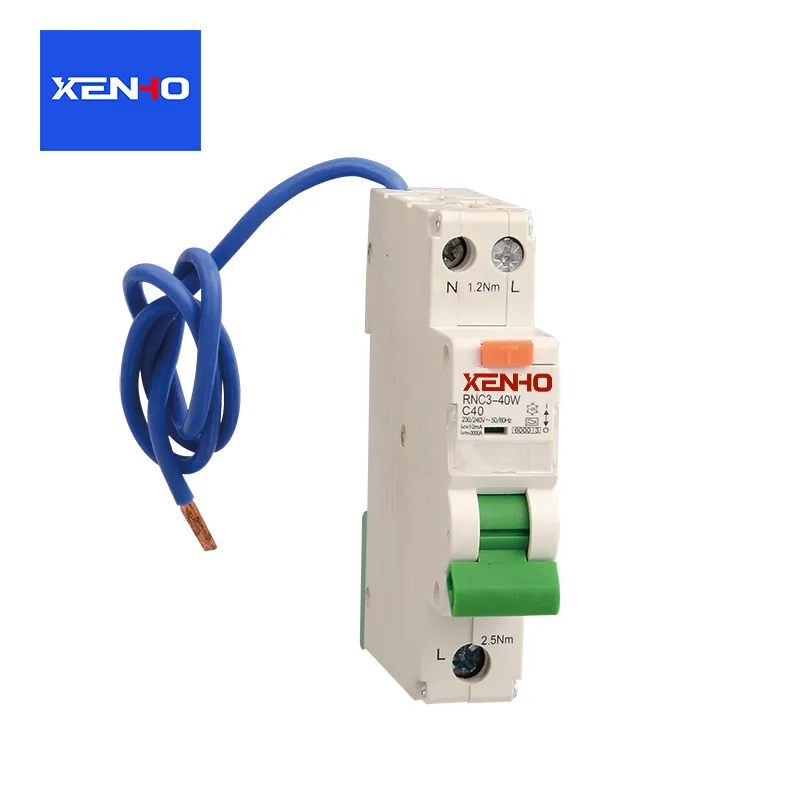

Защита от утечки (принцип защиты от остаточного тока)

Основной компонент: трансформатор тока нулевой последовательности.

Логика работы: при нормальных обстоятельствах ток в фазной и нейтральной линиях равен по величине и противоположен по направлению. Магнитный поток в сердечнике трансформатора нейтрализует друг друга, что приводит к отсутствию наведенного тока на выходе; при возникновении утечки (например, при поражении человека электрическим током) часть тока протекает через землю, вызывая дисбаланс двухфазного тока. Трансформатор генерирует наведенный сигнал, запускающий расцепитель.

Особенности: Низкий рабочий порог (обычно 30 мА), приоритет личной безопасности.
