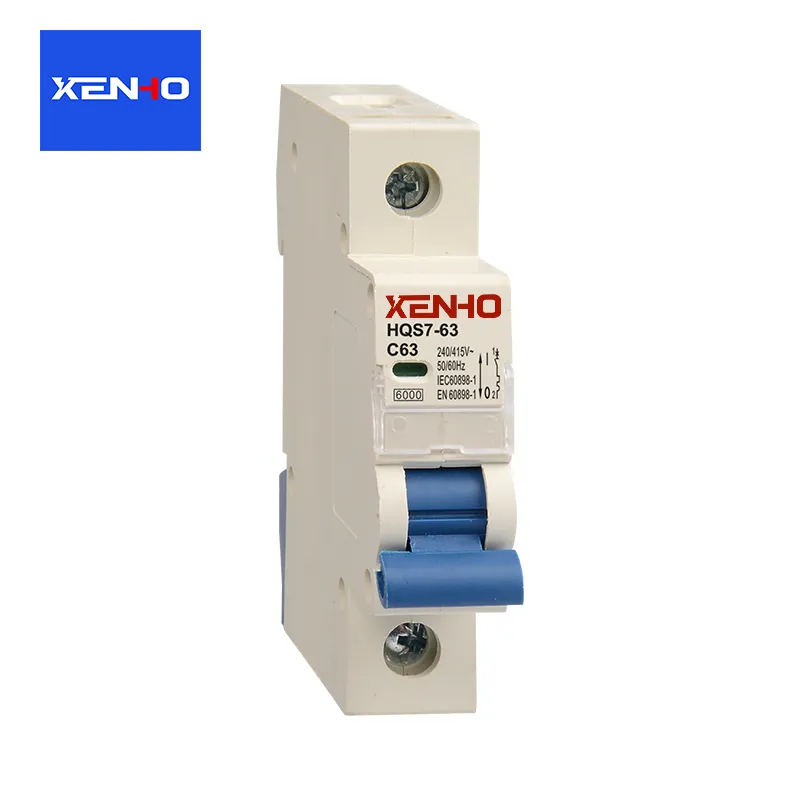

1. Что такое автоматический выключатель постоянного тока?
A Автоматический выключатель постоянного токаЭто устройство электрической защиты, предназначенное для прерывания постоянного тока, когда в цепи возникает перегрузка, короткое замыкание или другое указанное состояние неисправности. Размыкание цепи помогает защитить кабели, электрооборудование, компоненты преобразования энергии и подключенные нагрузки от потенциально опасного тока.
Постоянный ток течет преимущественно в одном направлении. Обычно его обеспечивают батареи, фотоэлектрические панели, топливные элементы и источники питания постоянного тока. Поскольку эти технологии становятся все более важными в современных энергетических и промышленных системах, надежная защита цепей постоянного тока стала неотъемлемой частью проектирования электрических систем.
Почему важна защита цепей постоянного тока?
Чрезмерный ток может перегреть проводники, повредить изоляцию, ухудшить состояние электронных компонентов и создать опасность возгорания. Правильно выбранный автоматический выключатель ограничивает продолжительность тока повреждения, отключая пораженную цепь в соответствии с ее расчетными рабочими характеристиками.
- Защита оборудования:Помогает предотвратить повреждение аккумуляторов, инверторов, контроллеров и других подключенных устройств.
- Защита кабеля:Снижает риск перегрева проводника при правильном согласовании защитного устройства с номиналами кабеля.
- Непрерывность работы:Позволяет изолировать неисправности, чтобы незатронутые цепи могли продолжать работу там, где это позволяет архитектура системы.
- Удобство обслуживания:Обеспечивает средство изоляции цепи, если устройство подходит для этой цели и используется в соответствии с его инструкциями.
- Безопасность системы:Поддерживает скоординированную стратегию защиты наряду с заземлением, изоляцией и другими электрическими средствами защиты.
Автоматический выключатель сам по себе не является полным решением для обеспечения безопасности. Эффективная защита также зависит от правильной конструкции системы, подходящей проводки, соответствующих расчетов тока короткого замыкания и соблюдения применимых электротехнических норм и правил.
2. Как работает автоматический выключатель постоянного тока?
Автоматический выключатель постоянного тока контролирует ток, протекающий через цепь, и прерывает его, когда его рабочий механизм обнаруживает характерную неисправность. Точный процесс зависит от конструкции выключателя, характеристик срабатывания и предполагаемого применения.
Защита от перегрузки
Перегрузка возникает, когда в цепи в течение длительного периода времени протекает больший ток, чем предполагалось. Например, промышленный источник питания постоянного тока может работать с нагрузкой, превышающей расчетную, из-за чрезмерной нагрузки или неисправности компонента.
Многие миниатюрные автоматические выключатели постоянного тока используют механизм теплового расцепления. Избыточный ток нагревает биметаллический элемент до тех пор, пока он не согнется настолько, что разблокирует механизм отключения. Эта реакция обычно зависит от времени: при умеренной перегрузке срабатывание может занять больше времени, чем при гораздо большей перегрузке.
Защита от короткого замыкания
Короткое замыкание создает непреднамеренный путь с низким сопротивлением, который может создавать чрезвычайно высокий ток. Многие термомагнитные выключатели имеют магнитный механизм срабатывания, который быстро реагирует на высокий ток повреждения. Вместо этого электронные выключатели могут использовать датчики и схемы управления для обнаружения определенных условий неисправности и инициирования прерывания.
Выключатель должен иметь соответствующее номинальное напряжение постоянного тока и достаточную отключающую способность постоянного тока для предполагаемого тока повреждения в точке установки. Высокий номинальный ток сам по себе не означает, что устройство может безопасно прервать короткое замыкание.
Прерывание дуги
Когда контакты размыкаются во время прохождения тока, между ними может образоваться электрическая дуга. В цепях переменного тока ток естественным образом проходит через ноль во время каждого цикла, помогая дуге погаснуть. Постоянный ток не обеспечивает одинаковых повторяющихся пересечений нуля в нормальных установившихся условиях.
По этой причине в автоматических выключателях постоянного тока могут использоваться специально разработанные контактные устройства, дугогасительные камеры, системы магнитного гашения дуги или другие конструкции контроля дуги. Эти функции помогают удлинить, охладить, разделить или погасить дугу, чтобы цепь можно было безопасно разорвать в пределах номинальных условий эксплуатации устройства.
3. Чем выключатель постоянного тока отличается от выключателя переменного тока?
Автоматические выключатели постоянного и переменного тока имеют одно и то же основное назначение, но требования к их отключению могут существенно различаться. Выбор устройства только потому, что его номинальный ток соответствует схеме, может привести к недостаточной защите.
| Коэффициент сравнения | Автоматический выключатель постоянного тока | Автоматический выключатель переменного тока |
|---|---|---|
| Текущее поведение | Ток обычно течет в одном направлении. | Ток периодически меняет направление в типичных системах переменного тока. |
| Текущее пересечение нуля | Отсутствие повторяющихся естественных пересечений нуля в условиях устойчивого постоянного тока. | Обычно имеет периодические переходы тока через ноль. |
| Прерывание дуги | Требуется конструкция и номинал, подходящие для гашения дуги постоянного тока. | Разработан с учетом характеристик указанной системы переменного тока. |
| Номинальное напряжение | Должно соответствовать напряжению системы постоянного тока и конфигурации схемы. | Должно соответствовать напряжению переменного тока и конфигурации системы. |
| Типичные применения | Аккумуляторные системы, солнечные фотоэлектрические системы, распределение постоянного тока и промышленные нагрузки постоянного тока. | Распределение зданий, двигатели переменного тока, освещение и общие системы электроснабжения переменного тока. |
Некоторые выключатели сертифицированы для работы как на переменном, так и на постоянном токе, но их номиналы и допустимые конфигурации могут отличаться. Изделие двойного номинала должно быть установлено в соответствии с конкретными номиналами и схемами подключения, предоставленными его производителем.
4. Какие типы автоматических выключателей постоянного тока доступны?
Выбор наиболее подходящего автоматического выключателя постоянного тока зависит от нагрузки, характеристик неисправности, требуемого времени реагирования, доступного пространства и стратегии технического обслуживания. Понимание основных конструкций помогает покупателям более точно сравнивать товары.
Термомагнитные выключатели постоянного тока
Термомагнитные выключатели сочетают в себе защиту от тепловой перегрузки и защиту от магнитного короткого замыкания. Их обычно рассматривают для распределительных панелей постоянного тока, цепей управления и некоторых промышленных применений.
- Обеспечьте две взаимодополняющие формы защиты от сверхтоков.
- Может подойти для широкого спектра повседневных требований к распространению.
- Требуйте тщательной проверки кривых отключения и номиналов прерывания постоянного тока.
Электронные автоматические выключатели постоянного тока
В электронных конструкциях используются датчики тока и электронные схемы управления для обнаружения определенных условий неисправности. В зависимости от продукта они могут обеспечивать регулируемые пороги защиты, индикацию состояния, удаленный мониторинг или функции связи.
Эти функции могут быть полезны в автоматизированных объектах и системах, где простои обходятся дорого. Однако покупатели должны подтвердить, является ли продукт обычным механическим выключателем, электронным защитным выключателем или полупроводниковым устройством, поскольку их методы прерывания и поведение при отказе могут различаться.
Миниатюрные автоматические выключатели постоянного тока
Миниатюрные автоматические выключатели — это компактные устройства, используемые в соответствующих приложениях распределения постоянного тока низкого напряжения. Их небольшая площадь может упростить компоновку панелей, но их пригодность по-прежнему зависит от номинального напряжения, отключающей способности, расположения полюсов и утвержденной производителем конфигурации постоянного тока.
Автоматические выключатели постоянного тока в литом корпусе и промышленные
Для систем с более высокими уровнями тока, условиями неисправности или требованиями к установке доступны промышленные выключатели в литом корпусе и другие промышленные выключатели. В зависимости от модели они могут предлагать регулируемые настройки отключения, аксессуары, вспомогательные контакты и интеграцию с промышленными распределительными устройствами.
Специализированные устройства защиты постоянного тока
Солнечные фотоэлектрические батареи, аккумуляторные системы хранения энергии, зарядное оборудование для электромобилей и другие энергетические приложения могут потребовать защитных устройств, рассчитанных на определенные электрические характеристики. Например, в фотоэлектрических цепях могут возникать устойчивые дуги постоянного тока, а в батареях могут возникать очень высокие токи повреждения.
Специализированное приложение не требует автоматически какой-либо конкретной категории выключателя. Соответствующее решение должно быть найдено на основе конструкции системы, применимых стандартов, инструкций по оборудованию и оценки тока повреждения.
5. Где используются автоматические выключатели постоянного тока?
Автоматические выключатели постоянного тока используются везде, где для питания постоянного тока требуется контролируемая защита от перегрузки по току и надежная изоляция. Условия эксплуатации значительно различаются в зависимости от применения, поэтому устройство, подходящее для одной установки, может не подходить для другой.
Солнечные фотоэлектрические системы
Солнечные установки используют защиту постоянного тока в соответствующих цепях массива, сумматора и инвертора. Выбранное оборудование должно учитывать максимальное напряжение системы, доступный ток повреждения, воздействие окружающей среды и особые требования фотоэлектрической цепи.
Аккумуляторная батарея для хранения энергии
Аккумуляторные системы могут создавать значительный ток повреждения, особенно когда несколько элементов или аккумуляторных модулей подключены параллельно. При выборе защиты следует учитывать химический состав батареи, напряжение системы, доступный ток короткого замыкания, размер проводника и координацию с системами управления батареями и изоляции.
Промышленная автоматизация и управление
Промышленные панели управления часто распределяют питание постоянного тока на датчики, реле, исполнительные механизмы, контроллеры и коммуникационное оборудование. Соответствующая защита может помочь изолировать неисправную ветвь без ненужного отключения каждого подключенного устройства, при условии, что схема защиты правильно скоординирована.
Телекоммуникации и инфраструктура данных
Телекоммуникационные установки и некоторые системы инфраструктуры данных используют распределение постоянного тока для сетевого оборудования и резервных источников питания. Высокие требования к доступности делают особенно важными предсказуемую изоляцию неисправностей и подходящую координацию оборудования.
Электромобили и зарядная инфраструктура
Системы электромобилей и зарядные устройства требуют определенных уровней напряжения, профилей тока и требований безопасности. Защитные устройства должны выбираться в соответствии с их предполагаемым положением в системе и должны соответствовать применимым стандартам на продукцию и требованиям к установке.
| Приложение | Ключевая проблема выбора | Дополнительное рассмотрение |
|---|---|---|
| Солнечная фотоэлектрическая система | Максимальное напряжение постоянного тока и номинал прерывания | Требования к фотоэлектрическим системам и воздействие на открытом воздухе |
| Хранение батареи | Предполагаемый ток повреждения | Конфигурация батареи и координация защиты |
| Промышленное управление | Ток нагрузки и характеристики отключения | Пространство панели и селективность |
| Телекоммуникации | Требования к напряжению и непрерывности системы | Изоляция филиалов и резервное питание |
| Электромобильная инфраструктура | Рейтинги и стандарты для конкретных приложений | Архитектура установки и координация системы |
6. Как выбрать правильный автоматический выключатель постоянного тока?
Выбор автоматического выключателя постоянного тока – это не просто вопрос соответствия его номинальной силы тока нагрузке. Покупатели должны оценить всю электрическую систему, проверить техническую документацию продукта и подтвердить, что выбранное устройство подходит для реальных условий неисправности.
Шаг 1. Подтвердите напряжение системы
Определите максимальное напряжение постоянного тока, которое может испытывать выключатель, включая соответствующие условия эксплуатации и системы. Номинальное напряжение должно быть достаточным для цепи, а допустимое расположение полюсов должно соответствовать инструкциям производителя.
В некоторых конструкциях несколько полюсов можно соединить последовательно для достижения заданного номинального напряжения постоянного тока. Это допускается только в том случае, если это явно поддерживается производителем и установлено в соответствии с указанной электрической схемой. Последовательное соединение полюсов не увеличивает автоматически допустимое номинальное напряжение устройства.
Шаг 2. Определите требуемый номинальный ток
Рассчитайте ожидаемый непрерывный ток и учтите характеристики нагрузки, токовую нагрузку проводника, температуру окружающей среды, состояние корпуса и применимые электротехнические нормы и правила. Нагрузки со значительными пусковыми или переходными токами также могут потребовать подходящей характеристики отключения.
Номинал выключателя должен защищать соответствующие проводники и оборудование, обеспечивая при этом нормальные условия эксплуатации. Простой выбор более высокого номинального тока во избежание нежелательных отключений может поставить под угрозу защиту, если проводка и оборудование не рассчитаны соответствующим образом.
Шаг 3. Проверка отключающей способности постоянного тока
Отключающая способность является одной из наиболее важных характеристик, требующих рассмотрения. Он указывает максимальный ток повреждения, который рассчитан на прерывание выключателя в определенных условиях испытаний.
Определите предполагаемый ток короткого замыкания в точке установки и убедитесь, что номинальная мощность отключения по постоянному току выключателя достаточна при предполагаемом напряжении и конфигурации. Например, аккумуляторные системы могут потребовать особого внимания, поскольку их допустимый ток повреждения может быть высоким.
Шаг 4. Выберите правильное количество полюсов
Однополюсные, двухполюсные и другие конфигурации предназначены для различных схем схемы. Правильный выбор зависит от метода заземления системы, проводников, которые необходимо отключить, и действующих электротехнических правил.
Не думайте, что каждый проводник должен быть подключен одинаково во всех системах постоянного тока. Подтвердите требования для конкретного применения и одобрено ли устройство для предлагаемой схемы переключения.
Шаг 5. Проверьте характеристики и координацию поездки.
Просмотрите время-токовую кривую производителя и характеристики подключенной нагрузки. Защита должна реагировать достаточно быстро, чтобы защитить проводники и оборудование, избегая при этом ненужных отключений во время нормальной работы.
В системах с несколькими защитными устройствами координация помогает гарантировать, что устройство, ближайшее к повреждению, сработает, когда это возможно. Фактическая селективность зависит от времятокового поведения устройств, уровней неисправностей и координационных данных производителя.
Шаг 6: Оцените условия окружающей среды
Температура, влажность, пыль, вибрация, коррозия и вентиляция корпуса могут повлиять на пригодность и производительность электрооборудования. Для наружных солнечных установок и промышленных сред могут потребоваться соответствующие кожухи, защита от проникновения и снижение номинальных температур.
Шаг 7. Проверка стандартов и документации
Ознакомьтесь с применимыми стандартами на продукцию, требованиями сертификации, инструкциями по установке и технической документацией. В зависимости от устройства и рынка соответствующие стандарты могут включать IEC 60947-2 для применимых автоматических выключателей, IEC 60898-2 для применимых автоматических выключателей переменного/постоянного тока или UL 489 для автоматических выключателей в литом корпусе и сопутствующих изделий. Применимость зависит от категории продукта и области сертификации.
Перед размещением заказа покупатели должны запросить техническое описание конкретной модели, номинальное напряжение постоянного тока, номинальный ток, отключающую способность, утвержденную конфигурацию полюсов, кривую срабатывания и соответствующую сертификационную информацию.
- Максимальное рабочее напряжение постоянного тока подтверждено.
- Проверены непрерывный ток нагрузки и допустимая нагрузка кабеля.
- Оценен предполагаемый ток короткого замыкания.
- Отключающая способность постоянного тока проверена при требуемом напряжении.
- Утверждено количество полюсов и расположение проводки.
- Рассмотрены характеристики срабатывания и координация защиты.
- Оценены условия окружающей среды и пространство для установки.
- Подтверждены необходимые стандарты, сертификаты и документация.
7. Каких ошибок следует избегать покупателям?
Многие проблемы защиты цепей возникают во время спецификации, закупок или системной интеграции, а не во время нормальной работы. Распознавание распространенных ошибок может снизить ненужные затраты и повысить надежность установки.
Выбор автоматического выключателя только по силе тока
Два устройства с одинаковым номинальным током могут иметь разные номинальные напряжения, отключающую способность, кривые срабатывания и разрешенные области применения. Сравните полные характеристики, а не полагайтесь на одно число.
Использование изделия, питающегося только переменным током, в цепи постоянного тока
Номинал переменного тока не означает, что автоматический выключатель может безопасно прерывать постоянный ток. Проверьте явный номинал постоянного тока и разрешенную рабочую конфигурацию в документации производителя.
Игнорирование доступного тока повреждения
Устройство с недостаточной отключающей способностью может оказаться неспособным безопасно отключить повреждение. Это особенно важно в цепях с батарейным питанием и других системах, способных выдавать высокий ток короткого замыкания.
Требования к полюсам и полярности
Некоторые выключатели постоянного тока предусматривают подключение с учетом полярности или определенное последовательное расположение полюсов. Изменение подключений или изменение конфигурации без разрешения может повлиять на производительность прерываний и поставить под угрозу безопасность.
Неспособность учесть будущие изменения системы
Планируемое увеличение емкости аккумуляторов, дополнительные фотоэлектрические цепочки или изменения в архитектуре распределения могут повлиять на напряжение, ток и уровни отказов системы. Перед окончательной доработкой спецификаций ознакомьтесь с предполагаемыми требованиями к расширению, не заменяя адекватную современную конструкцию защиты ориентацией на будущее.
Принятие неполной технической документации
Неполные технические характеристики затрудняют объективное сравнение продуктов. Перед утверждением продукта отделы закупок должны запрашивать поддающуюся проверке информацию по конкретной модели и уточнять любые недостающие рейтинги или сведения о сертификации.
8. Каковы основные методы установки и обслуживания?
Даже правильно выбранный автоматический выключатель постоянного тока может работать плохо, если он установлен неправильно или обслуживается в неподходящих условиях. Установка и техническое обслуживание должны выполняться квалифицированным персоналом в соответствии с инструкциями производителя и применимыми нормами.
Рекомендации по установке
- Изолируйте источник питания:Прежде чем приступить к работе с цепью, следуйте утвержденным процедурам блокировки и проверки. Помните, что батареи и фотоэлектрические модули могут оставаться под напряжением при определенных условиях.
- Следуйте схеме подключения:Соблюдайте назначение клемм, маркировку полярности и любое указанное последовательное расположение полюсов.
- Используйте подходящие проводники:Проверьте размер кабеля, номиналы изоляции, совместимость клемм и подготовку проводника.
- Примените указанный крутящий момент:Затяните клеммы с моментом, указанным производителем, чтобы снизить риск ослабления соединений и перегрева.
- Поддерживать защиту окружающей среды:Установите выключатель в корпусе, соответствующем окружающей среде, соблюдая требования к вентиляции и зазорам.
- Проверьте завершение установки:Перед подачей питания в цепь проведите проверки и испытания, требуемые конструкцией системы, инструкциями по изделию и применимыми нормами.
Регулярный осмотр и устранение неисправностей
Интервалы проверок должны отражать рекомендации производителя оборудования, условия эксплуатации и критичность установки. Записи о техническом обслуживании помогают выявлять повторяющиеся проблемы и поддерживать плановую замену.
- Проверьте наличие видимых повреждений, обесцвечивания, коррозии или признаков перегрева.
- Просмотрите записи поездок или системные сигналы тревоги, если доступны функции мониторинга.
- Расследуйте повторяющиеся отключения, а не повторно сбрасывайте выключатель без выявления причины.
- Убедитесь, что клеммы, монтажные приспособления и корпуса находятся в подходящем состоянии.
- Замените неисправные или поврежденные устройства продуктами, имеющими соответствующие номиналы и разрешения.
Выключатель, который срабатывает неоднократно, может правильно реагировать на перегрузку, короткое замыкание, неисправность оборудования или неподходящие условия эксплуатации. Квалифицированный технический специалист должен определить причину, прежде чем возвращать систему в эксплуатацию.
9. Часто задаваемые вопросы
1. Каково основное назначение автоматического выключателя постоянного тока?
Его основная цель — отключить чрезмерный ток при определенных условиях неисправности, помогая защитить проводники, электрооборудование и подключенные нагрузки. Устройство должно быть правильно рассчитано для системы постоянного тока и скоординировано с остальной схемой защиты.
2. Что произойдет, если автоматический выключатель переменного тока использовать в цепи постоянного тока?
Если автоматический выключатель не рассчитан на предполагаемое применение постоянного тока, он может не обеспечить безопасное прерывание тока, поскольку гашение дуги постоянного тока может оказаться более трудным. Используйте только автоматический выключатель, производитель которого подтверждает пригодность для требуемого постоянного напряжения, тока и конфигурации цепи.
3. Как рассчитать требуемый номинальный ток автоматического выключателя постоянного тока?
Начните с ожидаемого постоянного тока нагрузки, затем оцените токовую нагрузку проводника, поведение нагрузки, условия окружающей среды, применимые требования норм и рекомендации производителя по снижению номинальных характеристик. Окончательный выбор должен защитить цепь, обеспечивая при этом допустимые условия эксплуатации.
4. Почему важна отключающая способность постоянного тока?
Отключающая способность определяет, может ли выключатель безопасно отключить указанный ток повреждения в номинальных условиях. Выбранное устройство должно иметь достаточную отключающую способность постоянного тока для ожидаемого тока короткого замыкания в точке установки.
5. Можно ли использовать автоматический выключатель постоянного тока в солнечной энергосистеме?
Да, при условии, что устройство специально подходит для соответствующей фотоэлектрической цепи и соответствует требуемому напряжению, току, отключающей способности, экологическим и нормативным требованиям. Не каждый выключатель постоянного тока общего назначения подходит для каждой фотоэлектрической системы.
6. В чем разница между автоматическим выключателем постоянного тока и предохранителем постоянного тока?
В автоматическом выключателе используется механизм, предназначенный для размыкания цепи, и его можно сбросить после устранения неисправности, при условии, что устройство остается работоспособным и производитель разрешает это. Предохранитель прерывает ток, плавя свой элемент, и обычно требует замены после срабатывания. Оба устройства должны иметь подходящие номиналы постоянного тока и возможности отключения при сбоях.
7. Всегда ли более высокий номинальный ток обеспечивает лучшую защиту?
Нет. Выключатель слишком большой мощности может не обеспечить адекватную защиту проводников или оборудования. Номинал необходимо выбирать на основе нагрузки, токовой нагрузки проводника, применимых норм и конструкции всей системы, а не просто выбирать самый большой доступный вариант.
8. Какую информацию я должен предоставить при запросе предложения на автоматический выключатель постоянного тока?
Укажите напряжение системы постоянного тока, требуемый номинальный ток, предполагаемый ток короткого замыкания, если он известен, применение, конфигурацию полюсов, условия установки, количество, применимые стандарты и любые особые требования. Предоставление принципиальной схемы или спецификации оборудования может помочь поставщику более точно оценить пригодность продукта.
