Как правильно выбрать автоматический выключатель, обеспечивающий защиту от короткого замыкания и перегрузки?

В разных сценариях требуются разные типы автоматических выключателей для обеспечения соответствующей защиты и простоты установки:

Жилые/гражданские сценарии

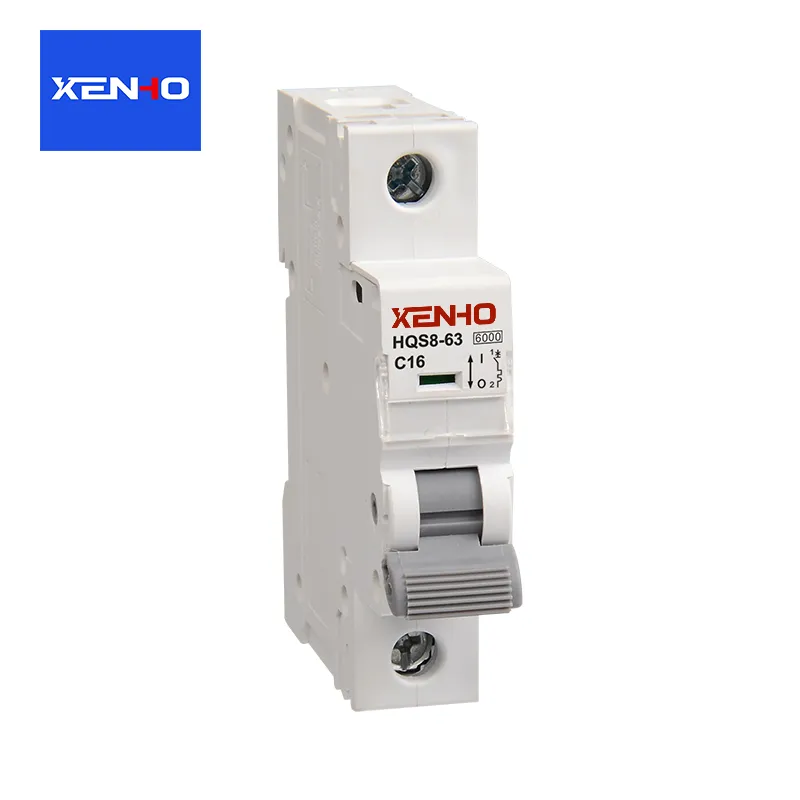

ВыбиратьМиниатюрная схема Bрейкеры(МКБ)

Особенности: Небольшой размер, низкая стоимость, встроенное термомагнитное расцепление (обеспечивает защиту как от перегрузки, так и от короткого замыкания), подходит для монтажа на DIN-рейку в распределительных коробках;

Рекомендации по выбору: используйте кривую B для цепей освещения, кривую C для цепей розеток/кондиционеров и кривую C/D для мощных приборов (например, 3-фазных кондиционеров).

 Промышленные/коммерческие сценарии (высокий ток нагрузки)

Ток 63~630А: выберитеАвтоматические выключатели в литом корпусе(MCCB), поддерживающий ручное/электрическое управление, высокую отключающую способность и расширяемую функциональность с помощью дополнительных аксессуаров;

Ток >630А: выберитеВоздушные автоматические выключатели(ACB), используемый для входящих линий/шин в распределительных помещениях, обеспечивает селективную защиту для предотвращения крупномасштабных отключений электроэнергии во время неисправностей.

 Сценарии с влажностью и высокими требованиями личной безопасности

ВыбиратьАвтоматические выключатели остаточного тока(RCBO), интегрирующая защиту от утечек на основе автоматического выключателя, обеспечивающую тройную защиту от «перегрузки + короткого замыкания + утечки», подходит для ванных комнат, кухонь и наружных цепей.

Ключевые моменты, которых следует избегать при выборе автоматических выключателей

Избегайте «завышения номинала»: использование автоматического выключателя с большим номинальным током для защиты цепи малого тока (например, автоматический выключатель на 100 А, защищающий цепь освещения на 10 А) приведет к несвоевременному срабатыванию при перегрузке/коротком замыкании;

Отключающая способность не может быть «занижена»: на входном конце должна быть выбрана отключающая способность высокого уровня (например, 10 кА), в противном случае автоматический выключатель может взорваться во время короткого замыкания;

Неправильный выбор кривой является основной ошибкой: использование B-кривой для цепей двигателя приведет к частым нежелательным отключениям, а использование D-кривой для цепей освещения снизит чувствительность защиты от перегрузки.
